產品簡介

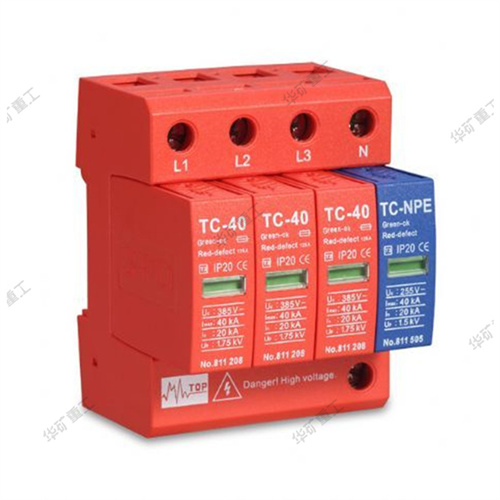

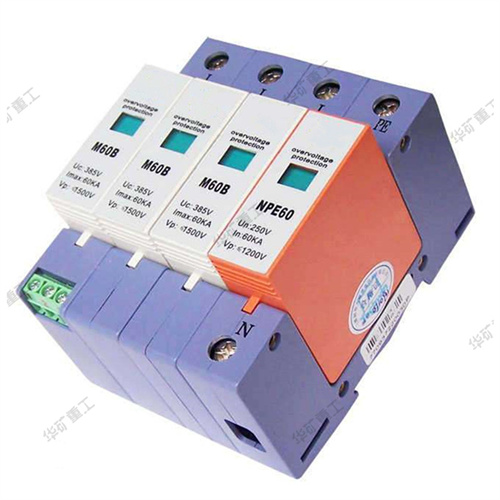

電源防雷器（SPD）又名避雷器，浪涌保護器，電涌保護器。是浪涌保護器中最常用的一種，主要是針對電源系統所選用的浪涌保護。另外，還有網絡防雷器，信號防雷器，視頻防雷器，三合一防雷器等等。

電源防雷器包括電源防雷模塊、電源防雷箱、電源防雷插座等。電源防雷模塊和電源防雷箱的區別在于體積大小不同，后者功能更加強大，且擁有雷電計數器等，但模塊比防雷箱更容易安裝且低廉。

產品種類

按用途分

（1）開關型防雷器

其工作原理是當沒有瞬時過電壓時呈現為高阻抗，但一旦響應雷電瞬時過電壓時，其阻抗就突變?yōu)榈椭担试S雷電流通過。用作此類裝置時器件有：放電間隙、氣體放電管、閘流晶體管等。

（2）限壓型防雷器

其工作原理是當沒有瞬時過電壓時為高阻抗，但隨電涌電流和電壓的增加其阻抗會不斷減小，其電流電壓特性為強烈非線性。用作此類裝置的器件有：氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等防雷器大多為限壓型。

（3）分流型或扼流型防雷器

分流型：與被保護的設備并聯，對雷電脈沖呈現為低阻抗，而對正常工作頻率呈現為高阻抗。

扼流型：與被保護的設備串聯，對雷電脈沖呈現為高阻抗，而對正常的工作頻率呈現為低阻抗。

用作此類裝置的器件有：扼流線圈、高通濾波器、低通濾波器、1/4波長短路器等。

按防雷等級分

一級防雷器：一般標稱在30KA以上。有開關型和限壓型。

二級防雷器：一般標稱在15--20KA之間。均為限壓型。

三級防雷器：一般標稱在5--10KA之間,均為限壓型。

作用特點

防雷器是用來保護電力系統中各種電器設備免受雷電過電壓、操作過電壓、工頻暫態過電壓沖擊而損壞的一種電器。防雷器的類型主要有保護間隙、閥型防雷器和氧化鋅防雷器。保護間隙主要用于限制大氣過電壓，一般用于配電系統、線路和變電所進線段保護。閥型防雷器與氧化鋅防雷器用于變電所和發電廠的保護，在500KV及以下系統主要用于限制大氣過電壓，在超高壓系統中還將用來限制內過電壓或作內過電壓的后備保護。

產品安裝方法

SPD常規安裝要求

浪涌保護器采用35MM標準導軌安裝，對于固定式SPD，常規安裝應遵循下述步驟：

1）確定放電電流路徑

2）標記在設備終端引起的額外電壓降的導線

3）為避免不必要的感應回路，應標記每一設備的 PE導體

4）設備與SPD之間建立等電位連接

5）要進行多級SPD的能量協調

為了限制安裝后的保護部分和不受保護的設備部分之間感應耦合，需進行一定測量。通過感應源與犧牲電路的分離、回路角度的選擇和閉合回路區域的限制能降低互感，當載流分量導線是閉合回路的一部分時，由于此導線接近電路而使回路和感應電壓而減少。

一般來說，將被保護導線和沒被保護的導線分開比較好，而且，應該與接地線分開。同時，為了避免動力電纜和通信電纜之間的瞬態正交耦合，應該進行必要的測量。

SPD接地線徑選擇

數據線：要求大于2.5mm2；當長度超過0.5米時要求大于4mm2。YD/T5098-1998。

電源線：相線截面積S≤16mm2 時，地線用S ；相線截面積16mm2≤S≤35mm2 時，地線用16mm2 ；相線截面積S≥35mm2時，地線要求S/2 ；GB 50057第2.2.9條
