扇形閘門

產品介紹

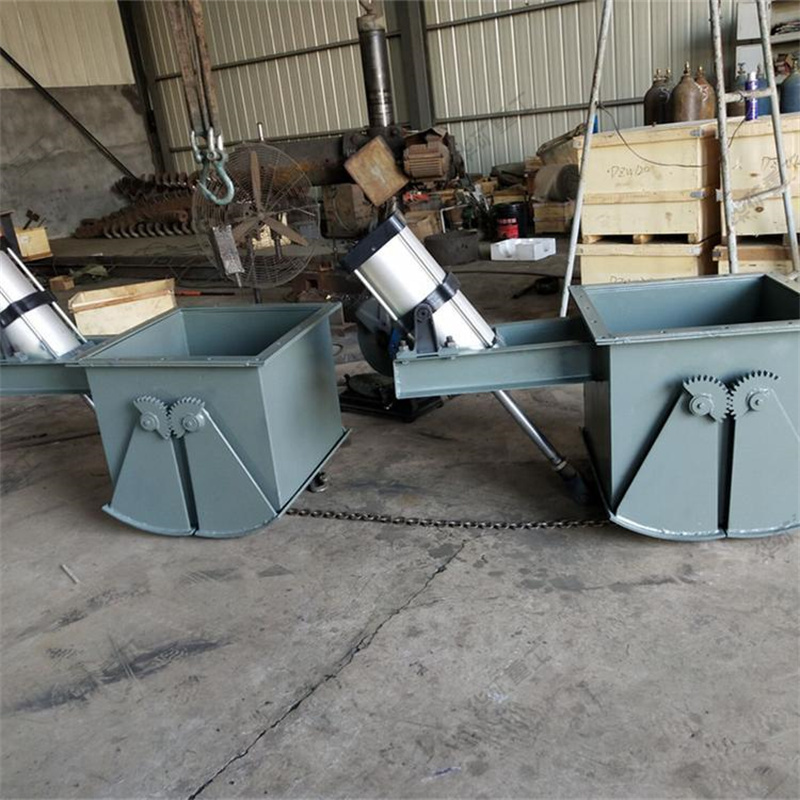

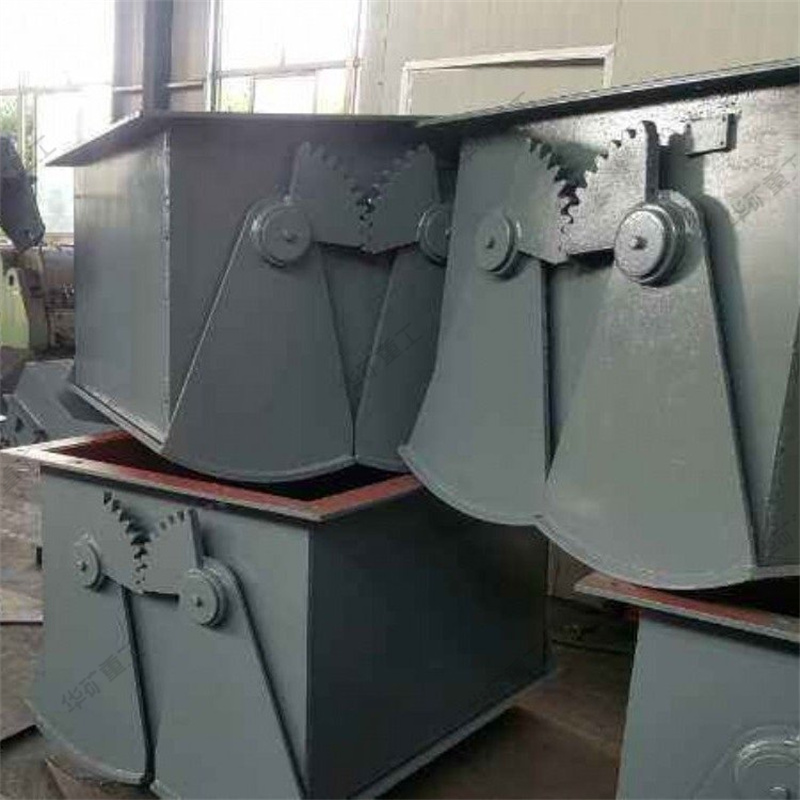

電液動扇形閘門也稱為電液動扇形閥門，適用于法蘭口徑500mm~800mm的倉口，主要由扇形閘門本體、平行式電液推桿等部件構成，多用于料倉下作放料裝車閘門，又被稱為扇形裝車閘門，屬于間斷性裝車閘門。

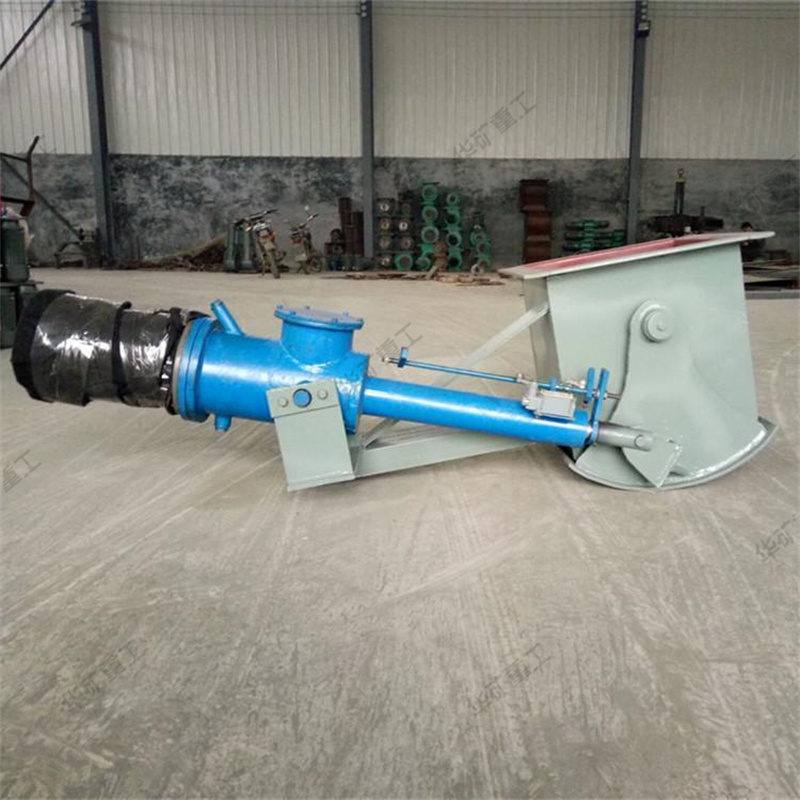

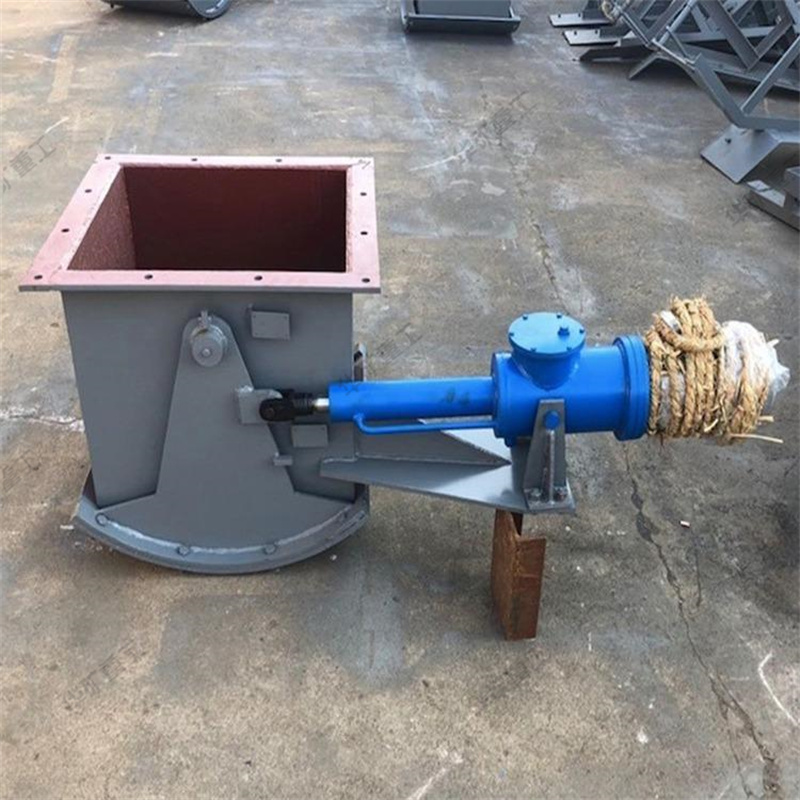

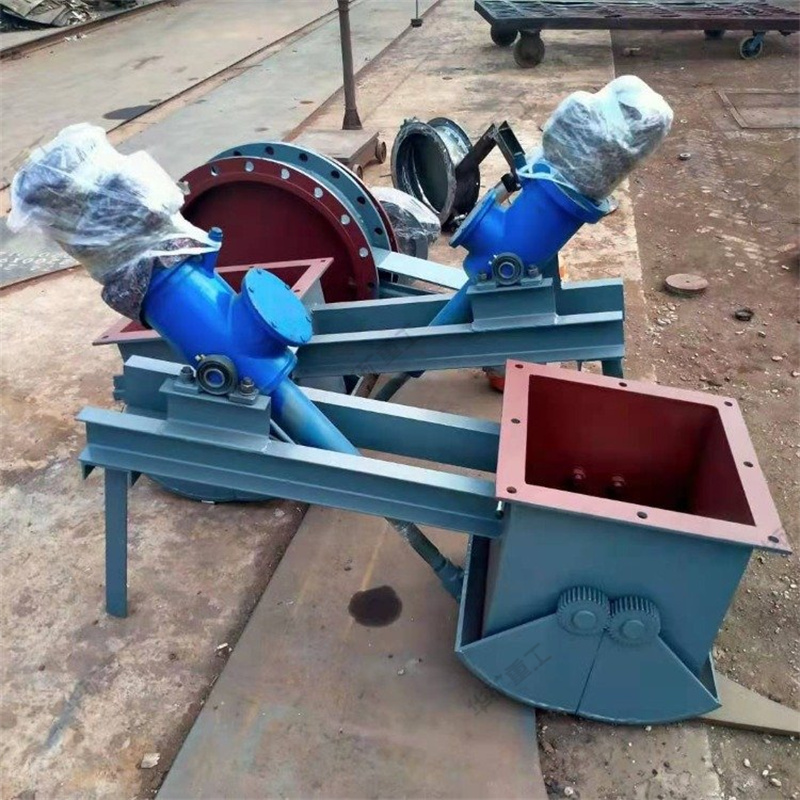

電液動扇形閘門采用電液推桿作為驅動，也可選用電動推桿或氣缸作為動力源。電液動扇形閘門工作時由電液推桿的伸縮帶動扇形閘板沿軸心旋轉，使扇形閘板向一邊開啟，物料隨即下落，待接料裝置滿載后，再由電液推桿驅動使扇形閘板復位，關閉截斷下落的物料。

結構特點

1、電液動扇形閘門直接將電液推桿固定在閘門上，避免了現場定位的煩惱，結構簡單，安裝簡便；

2、采用平行式電液推桿作動力源，取代了氣缸傳動，故障率低運行平穩，節約了工程投資成本；

3、采用階臺結構，閥體關鍵部位鋪設柵欄結構的耐磨襯板，減少了襯板直接磨損，使用壽命長。

4、應用范圍廣，適應復雜物料，可快速切斷料流。

技術參數

電液動扇形閘門 相關數據已標準化，也可按用戶要求設計制造。
