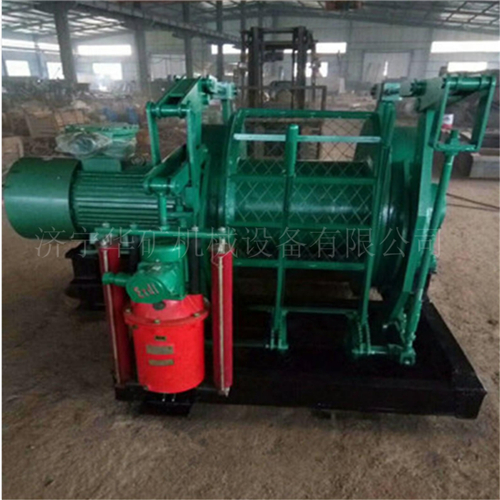

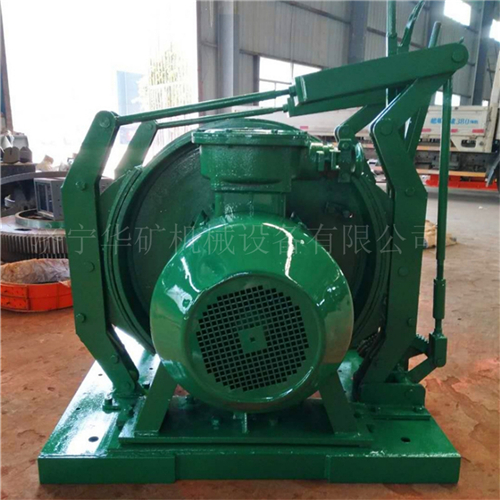

JD-4.0調度絞車

JD-4.0調度絞車主要用途：

JD-1.6調度絞車主要用于礦井內的上下山、井下車場、中間巷道和采區運輸巷等調度礦車、掘進頭調度絞車以及進行地面調度和搬運重物等作業。可用于煤礦、冶金礦山、建筑工地等場合作拖運、提升工作或其他輔助搬運工作，但不得做載人使用，絞車的電器部分可配置隔爆和非隔爆兩種形式，絞車的電氣設備均具有的防爆性能，可在有瓦斯及煤塵的礦井條件下使用。

JD-4.0調度絞車結構特征：

本絞車由以下主要部件組成：卷筒及行星齒輪傳動裝置、煞車裝置、電動機和底座。

絞車的減速機構采用了兩組內齒輪傳動的和一組行星齒輪系。兩組內齒輪副裝在卷筒體內的電動機的軸端裝有套管齒輪直接伸入卷筒內，在絞車內部各傳動處均采用滾筒軸承。

JD-4.0調度絞車安裝事項：

1.在安裝前，首先檢查絞車的安裝位置情況，安裝地點應平整、寬敞、便于操作好觀察。

2.滾筒應與滑輪或掛鉤對中，此中線力求與絞車軸線垂直，

3.絞車使用場合流動性較大時，可用木板或者槽鋼做底盤，將絞車堅固其上，再用地錨固定起來，長期定點使用的絞車看安裝與混凝土地基上。絞車安裝必須穩定、可靠、絞車正常運轉時底座不得有明顯的振動。

JD-4.0調度絞車試車注意事項：

試車前應全面檢查安裝質量，各潤滑部位按規定注油，沿線清除妨礙設備運轉的任何障礙，檢查電氣系統的接點和線路是否正確可靠，個保護設備是否全部就位，并通知沿線無關人員撤離現場，待檢查一切順利后，發出準確試車訊號，等各點管理人員回復準備就緒后開始試車。先點動“啟動”按鈕，觀察卷筒運輸方向是否正確，然后進行空轉，并由沿線工作人員全面檢查各部運轉情況，然后停機，處理試運轉中的有關問題，解決后即可正常運行。

JD-4.0調度絞車技術參數：

產品型號JD-4

鋼絲繩靜張力/kn：40

鋼絲繩平均繩速/m/s：1.22

鋼絲繩直徑/mm：22

容繩量/m：650

卷筒尺寸/mm：580×600

功率kw：55

外形尺寸(長×寬×高)mm：2580×1965×142

絞車重量(包括電機)kg：3650
